基于物联网的智能景观加湿器

　　1.APP设计页面

　　利用微信体验版小程序进行项目测试，通过采用巴法云调用HTTP协议和微信小程序配套的数据库和API来对实时获取的传感器模块传来的空气质量数据信息进行判断和分析，通过刷新小新程序页面，来获取实时检测数据，即当前室内的多种空气检测数据及对应提示的建议类信息，同时可通过小程序对设备进行控制。下图附APP实现效果，图1为微信小程序控制示例，图2为数据传输显示示例。

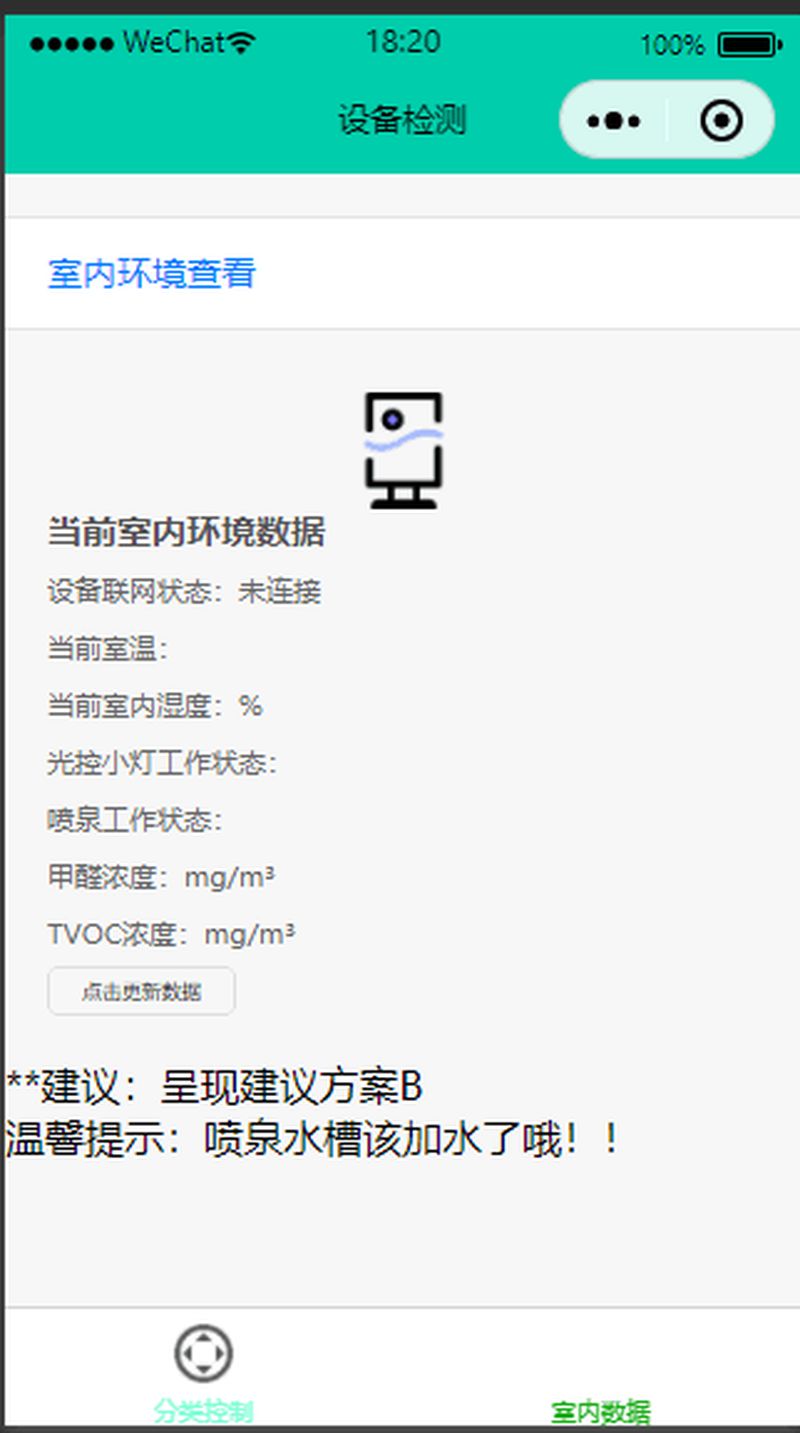

　　图1微信小程序控制示例图

       图2数据传输显示示例图

　　2.系统电路实现

　　整体电路实现及各模块电路如图3所示。

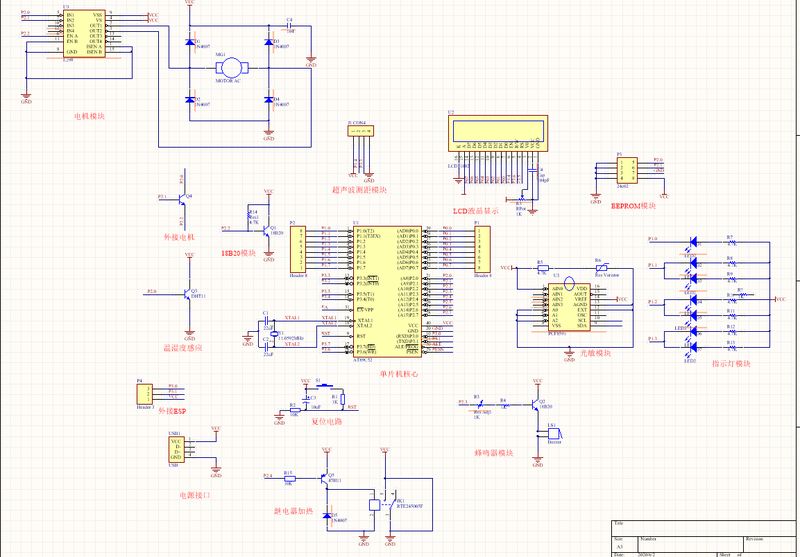

　　图3整体电路及各模块电路

　　3.实物设计图

　　实物设计模型如图4所示，实物模型结构说明图如图5所示，实物设备底部模块设计图如图6所示，实物图片如图7所示。

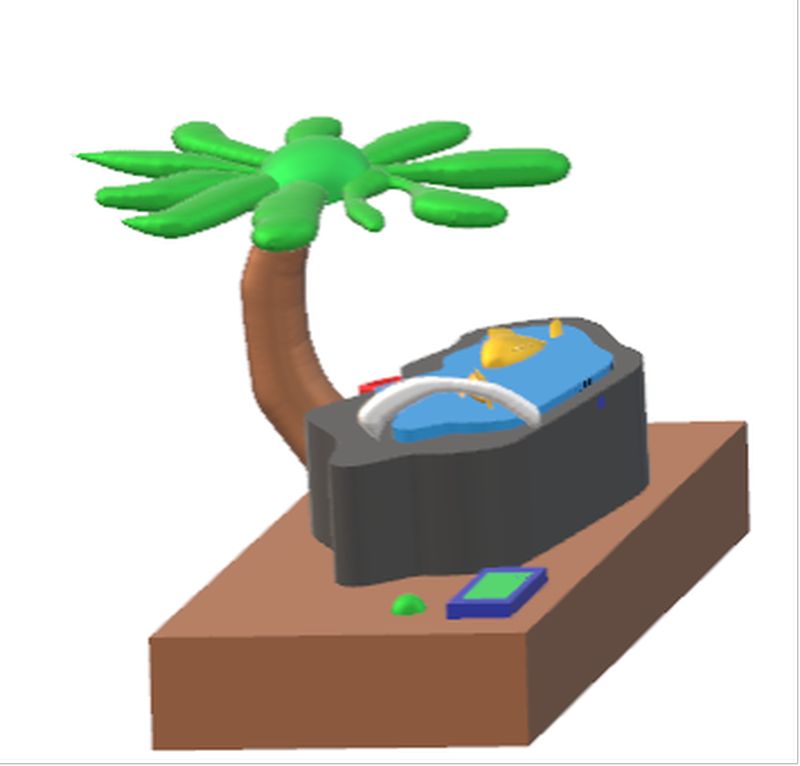

　　图4实物景观设计图

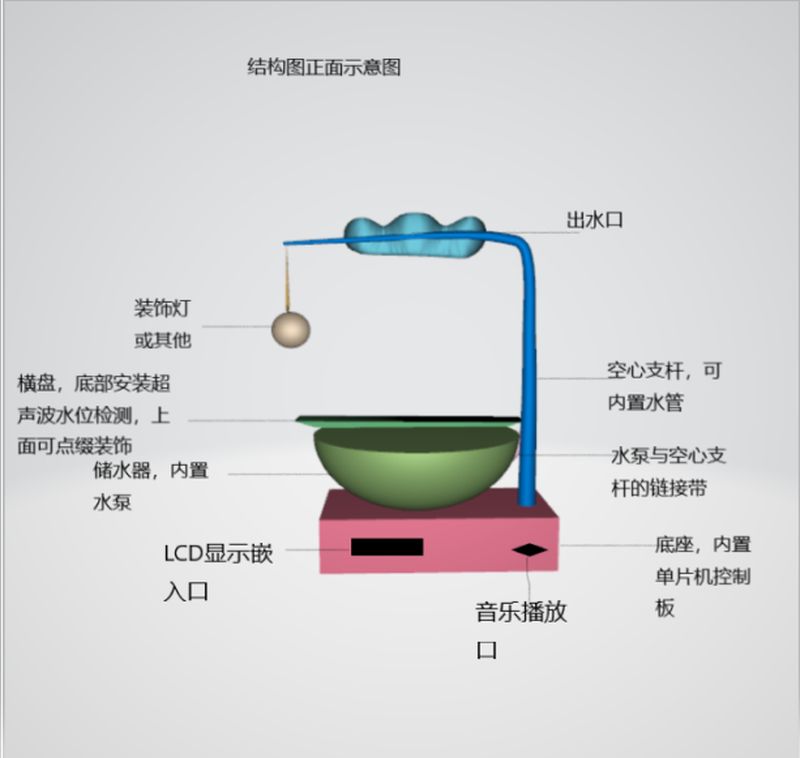

　　图5实物模型结构说明图

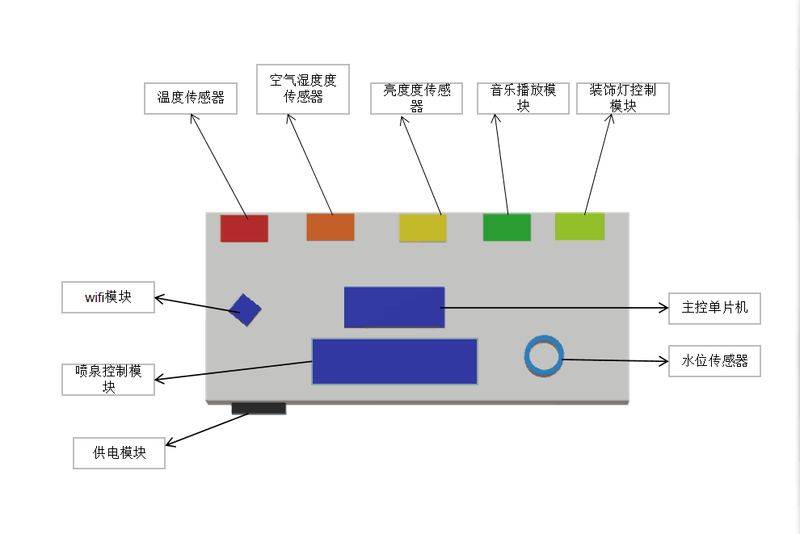

　　图6实物设备底部模块位置设计图

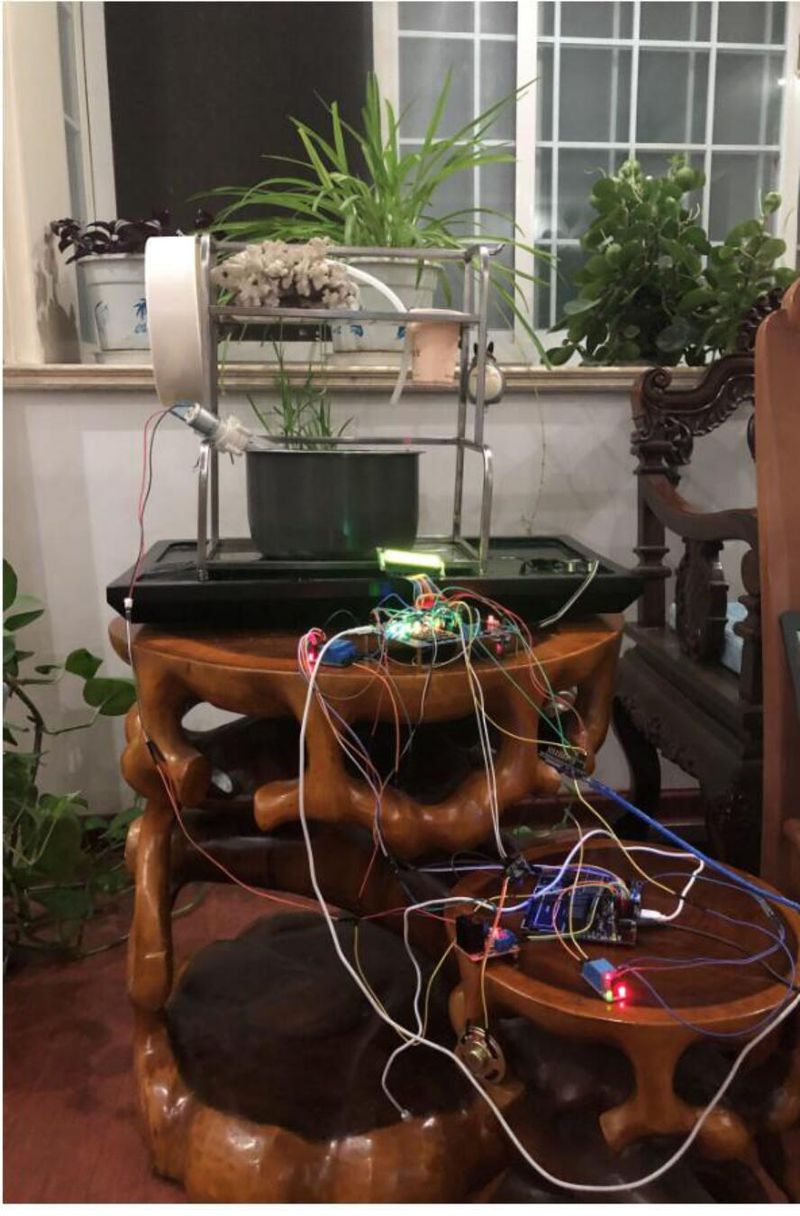

　　图7实物图片
